5x6mm EMI Foam Gasket, Plating Fabric Over Foam Emi Gasket Pemulihan Elastis Untuk Produksi Listrik

Ringkasan

• Gasket pelindung SMT EMI adalah bantalan pembumian yang meredam kebisingan elektromagnetik yang dihasilkan di dalam perangkat elektronik dan melindungi sirkuit dari lonjakan listrik.

• Penyolderan reflow dimungkinkan hingga 260℃ dengan menggunakan bahan dengan ketahanan panas yang sangat baik.

• Dikemas dengan pita gulungan untuk memungkinkan pemasangan permukaan otomatis.
• Dapat digunakan sebagai gasket sakelar sentuh, paking sensor sentuh, dll.

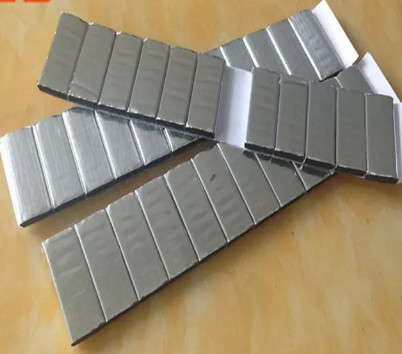

Foto-foto

Fitur

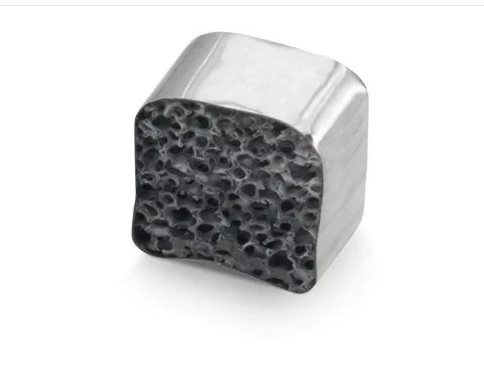

• Bentuk kubus stabil, lembut & elastis menggunakan inti spons.
  - Diproduksi dalam berbagai ukuran dibandingkan dengan kontak tanah silikon atau logam
  - Tidak bengkok atau patah seperti strip jari
  - Tidak takut mengeras atau menghasilkan siloksan seperti tipe inti silikon
  - Bahan spons lembut tidak menekuk PCB atau merusak perangkat
• Konduktivitas listrik yang sangat baik dan resistansi permukaan yang rendah
• Ketahanan yang sangat baik dengan kekerasan yang dapat disesuaikan, bebas dari masalah bengkok atau patah
• SMT (pemasangan permukaan) tersedia dan kompatibel dengan penyolderan manual
• Sesuai RoHS, UL94V-0, Bebas Halogen

rincian

Spesifikasi

Aplikasi



Tanah PCB & Pelindung EMI





• Gasket SMT digunakan untuk pelindung dan pentanahan EMI dengan menempelkannya ke PCB modul LCD.Beberapa bagian Gasket SMT digunakan pada PCB untuk memaksimalkan pelindung EMI dan efektivitas pentanahan.Posisi mereka di PCB tercermin dalam fase desain sirkuit PCB.
• Disediakan dalam paket karir tipe reel yang cocok untuk SMT.



Gasket Sensor Sentuh / Gasket Saklar Sentuh







• Gasket sensor sentuh (touch switch gasket) berfungsi sebagai elektroda yang menghubungkan panel display dan PCB menggunakan metode input sentuh elektrostatik.Sangat cocok untuk sakelar sentuh peralatan rumah tangga dan perangkat industri.
• Gasket SMF dipasang dengan pemasangan permukaan otomatis sementara kontak pegas dan metode batang sentuh memerlukan penyolderan manual.
• Penghematan biaya diharapkan dengan mengganti metode grid sentuh yang mahal.
• Gasket ini tidak membuat stres pada PCB/Panel karena elastisitasnya dan memiliki ketahanan korosi yang tinggi.



SYARAT JAMINAN & ATTENDED POINT DI PENAWARAN

• 1) Simpan produk pada suhu dan kelembaban kamar. (25 ± 10 , Kurang dari 75%)
• 2) Hindari kontak dengan udara dan kelembaban saat menyimpan produk.
• 3) Hindari sinar matahari langsung dan tidak mudah terbakar saat menyimpan produk.
• 4) Jaga agar tidak merusak penampilan dan bentuk.
• 5) Berhati-hatilah agar tidak berada di lingkungan bersuhu tinggi dan berkelembaban tinggi setelah membuka produk.
• 6) Hati-hati jangan sampai kontak dengan bahan kimia dan organik.
• 7) Jangan menyentuh produk dengan tangan kosong.
• 8) Masa garansi produk adalah 6 bulan setelah pengiriman.

KEPUTUSAN



1) E-SONG EMC Co., Ltd (Partai "B" seperti di bawah) melampirkan laporan inspeksi saat dikirim.

2) Satu Lot adalah untuk satu pengiriman satu model pada prinsipnya.

3) Penetapan lolos dan gagal Lot dilakukan dengan "KS Q ISO 2859-1 sampling check list".

4) Tingkat inspeksi dan AQL ditentukan berdasarkan kesepakatan bersama. (Standar : G-II, 0.65)

5) Jika DEVIALET(Pihak "A" seperti di bawah) gagal lulus inspeksi impor, "A" harus menginformasikan ketidaksesuaian kepada "B".

Kemudian, "B" harus memberi tahu langkah-langkah peningkatan ke "A" dalam waktu 5 hari.

6) Lot yang gagal harus dikembalikan tetapi tersedia untuk menerima produk yang dipilih sesuai dengan keadaan.

7) Dalam kasus situasi tak terduga lainnya, itu harus diselesaikan dengan kesepakatan bersama.



STANDAR KEMASAN UMUM



1) Beri label pada ujungnya.

2) Kotak karton berisi silinder SMF dalam jumlah yang sesuai.

3) Isi plastik pada penutup belakang dengan bahan bantalan.

4) Kotak disegel dengan pita OPP, tipe H, dan kotak diberi label tersedia.

5) Metode pengemasan (seperti yang ditunjukkan pada gambar)
